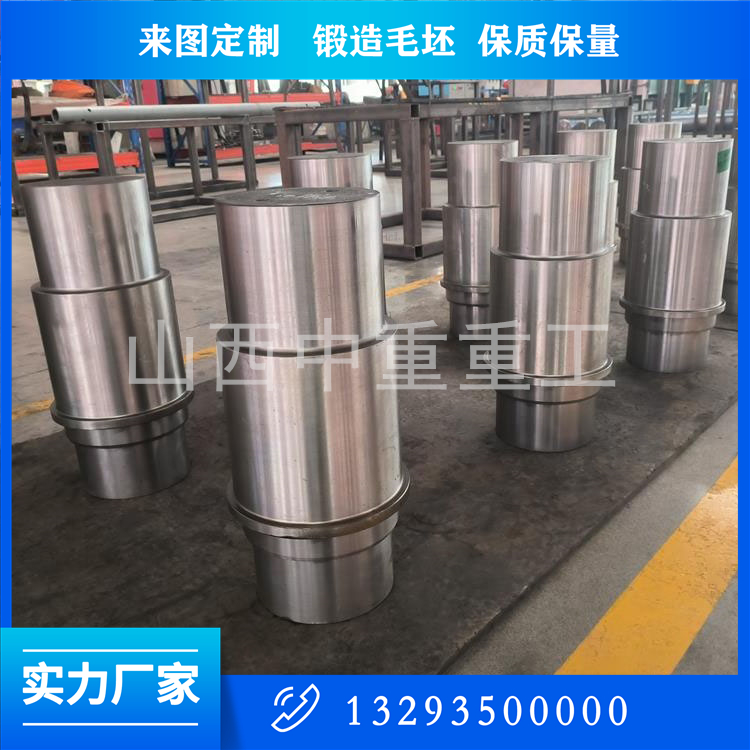

傳動主軸鍛件作為動力傳輸?shù)暮诵牟考?，其設計需兼顧高強度、高精度和長壽命要求。以下是系統化的設計要點總結：

一、材料與性能設計

材料選擇

高負荷主軸：34CrNiMo6、42CrMo4（屈服強度≥650MPa，沖擊功≥50J）

高速主軸：38CrA（氮化處理，表面硬度≥700HV）

腐蝕環境：FV520B（馬氏體不銹鋼鍛件，抗拉強度≥900MPa）

標準參考：ASTM A29（合金鋼）、GB/T 3077（合金結構鋼）

性能要求

鍛后需滿足：

晶粒度≥5級（ASTM E112）

非金屬夾雜物≤1.5級（ISO 4967）

超聲波探傷Class B（GB/T 6402）

二、結構設計核心要點

階梯軸優化

過渡設計：

圓角半徑≥0.1D（D為相鄰軸徑較小值）

應力集中系數Kt≤1.8（通過FEA驗證）

典型結構：

軸承位（IT6級）→ 軸肩（帶退刀槽）→ 齒輪/聯軸器配合段（IT7級）

連接結構

鍵槽：

采用雙圓頭鍵槽（GB/T 1095）

鍵槽根部R角≥0.25×鍵槽深度

花鍵：

DIN 5480漸開線花鍵，齒面粗糙度Ra≤1.6μm

標注漸開線終止圓直徑（Dfe）和配合等級（如H7/h6）

工藝結構

中心孔：B型帶護錐中心孔（GB/T 145）

退刀槽：寬度≥2×螺紋螺距，深度≥0.5×螺距

三、精度與公差控制

特征部位公差要求形位公差表面粗糙度（Ra）

軸承配合面 IT5-IT6（h5/h6） 圓度≤0.008，跳動≤0.015 0.4-0.8μm

齒輪安裝面 IT6-IT7（k6/m6） 同軸度≤0.02 1.6μm

非配合段 IT9-IT11 直線度≤0.1/100 3.2-6.3μm

四、鍛造工藝關鍵參數

鍛造比

一般件≥3:1，重要件≥5:1（航空件需≥8:1）

流線方向與軸線夾角≤15°

余量設計（模鍛示例）

軸徑單邊余量拔模斜度（°）

50-100 2.5-3.5 3-5

100-200 3.5-4.5 2-3

熱處理規范

調質處理：淬火（850℃±10℃油冷）+ 回火（550℃±20℃）

表面強化：

高頻淬火：硬化層深2-5mm，硬度50-55HRC

氮化處理：白亮層≤0.03mm，硬度≥700HV

五、檢測與驗證

無損檢測

超聲波：縱波檢測靈敏度φ2mm平底孔

磁粉檢測：I類缺陷（裂紋、折疊）零容忍

動平衡試驗

平衡等級G1.0（ISO 1940-1）

剩余不平衡量計算公式：

 per=9549× ×  U=9549×WG×n（G：平衡等級，n：轉速rpm，W：軸重kg）

疲勞驗證

進行10^7次循環疲勞試驗，安全系數≥1.8

六、典型設計誤區

錯誤案例1：軸肩直角過渡→實測應力集中系數達3.2→改為R15圓角后降至1.6

錯誤案例2：鍵槽末端未做應力釋放槽→運行3個月后出現疲勞裂紋

錯誤案例3：未考慮熱裝配變形→過盈配合處實際接觸面積不足70%

七、圖紙標注規范

必標內容

材料牌號+熱處理狀態（如42CrMo4-QT）

鍛造流線方向指示箭頭

關鍵尺寸公差帶（如φ120h5(????1?)）

粗糙度符號與檢測區域（▽0.8/▽1.6）

推薦標注方式

plaintext

復制

下載

【技術要求】

1. 鍛件按GB/T 12361-2016 Ⅲ類要求；

2. 調質硬度28-32HRC，硬度梯度≤3HRC/10mm；

3. 全軸跳動≤0.05mm，軸承位圓柱度≤0.01mm；

4. 磁粉檢測按JB/T 6061-2007 Ⅰ級驗收。

通過以上要點的系統控制，可確保傳動主軸鍛件在20000小時設計壽命內的可靠運行。建議在設計階段同步進行DFM（面向制造的設計）分析，聯合鍛造廠優化工藝方案。
